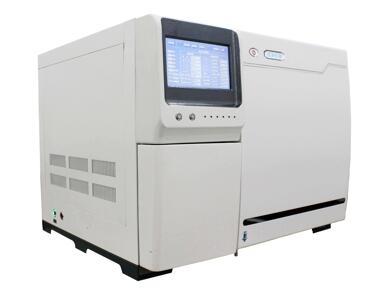

GC-001气相色谱仪

GC-001气相色谱仪

仪器介绍：

GC-001气相色谱仪是一种高性价比、多功能、经济实用型实验室分析仪器。仪器采用双气路控制系统，基本型配制氢火焰离子化检测器（FID）或热导池检测器（TCD）。

电器控制采用微型计算机和集成电路控制，中文界面，大屏幕液晶显示，操作参数全键盘输入设定。仪器具有断电保护、文件存储及调用功能。检测器及其控制部件采用即插即用扩展控制模式。

仪器可进行恒温和程序升温操作。柱室配有柔性后开门自动控温系统，能实现真正意义上的近室温操作。仪器可实现九阶程序升温。可扩充至18阶。

气路流程灵活、可靠，易于扩展，适于多种检测和进样组合。检测器采用单元化组合设计，可配置多种检测器（TCD、FID、FPD、ECD和NPD），可根据用户分析需要进行配置选择，本仪器最多可同时安装三种检测器。

仪器的进样系统可选配填充柱柱头进样、玻璃内衬快速进样、带有隔膜清洗功能的毛细管柱分流/不分流进样等多种进样装置；仪器带有时间控制程序，可选配气体进样器。

仪器的信号输出可与各种色谱数据处理机和色谱工作站等外围数据处理设备或绘图设备方便连接。

仪器具有载气气路低压、断气保护功能，可有效保护色谱柱及TCD操作时的热敏元件不受损坏。预置备用温控端口，易于扩展使用。

技术参数：

一、工作条件

1.1、环境条件：5℃～35℃。

1.2、相对湿度：低于85%。

1.3、周围无强电磁场干扰，无腐蚀性气体，无强烈振动，空气无大的对流存在。

1.4、供电电源：220V±10%;  50±0.5Hz，配电承受功率不小于3KW。

二、技术性能

2.1、温度控制

2.1.1、柱箱温度；

2.1.1.1、控温范围：室温加+3℃～400℃。

2.1.1.2、控温精度：优于±0.1℃。

2.1.1.3、温度梯度：室温加+3℃～400℃，柱室有效区域内不大于1%。

2.1.1.4、设定温度与指示温度之间偏差不大于1℃。

2.1.1.5、设定温度和实际温度之间的偏差不大于2%。

2.1.1.6、最高升温阶数：九阶。

2.1.1.7、设定升温速率：0.1～30℃/min。

2.1.1.8、线性程序升温范围：每分钟30℃时为150℃。

每分钟15℃时为300℃。

每分钟10℃时为350℃。

2.1.1.9、初温终温控制时间：0～600min。

2.1.1.10、程序升温的重复性不大于2%。

2.1.1.10、降温速度：由300℃降至50℃所需时间不大于10min。（其它检测器温度升至300℃）。



2.1.2、汽化室、检测室温度

2.1.2.1、控温范围：室温加+3℃～400℃。

2.1.2.2、控温精度：

汽化室：±0.1℃（室温+5℃至200℃以内），200℃以上为±0.2℃。

检测室：±0.1℃（室温+5℃至200℃以内），200℃以上为±0.2℃。

2.1.2.3、设定温度与指示温度之间的偏差不大于1℃。



2.2、检测器

2.2.1、热导池检测器（TCD）

灵敏度：不小于5000mv.ml/mg（苯）

噪音：不大于记录器满刻度的30uv。

漂移：不大于记录器满刻度的30uv。

2.2.2、氢火焰离子化检测器(FID)

检测限：不大于3×10-12g/s。（苯）

噪音：不大于记录器满刻度的20uv。

漂移：不大于记录器满刻度的2%/h。

2.2.3、火焰光度检测器

检测限：对硫不大于1×10^-12g（s）/s（噻吩）

对磷不大于1×10^-12g（p）/s（乙基-1605）

噪音：不大于记录仪满刻度的20uv 。

漂移：不大于记录仪满刻度的3%/h 。

2.2.4、电子捕获检测器

检测限：不大于1×10-13g/ml（γ-666）

噪音：不大于记录仪满量程的1%。

漂移：不大于记录仪满刻度的3%/h。

2.2.5、氮磷检测器

检测限：对氮不大于1×10^-12g（n）/s(偶氮苯)

对磷不大于5×10^-13g（p）/s(乙基1605)

噪音：不大于记录仪满刻度的1%。

漂移：不大于记录仪满刻度的3%/h。



2.3、色谱工作站

2.3.1、全中文界面，可运行在Windows XP/7/8/10 32位/64位操作系统下，色谱分析软件包 （包括：本机运行控制软件；数据采集、分析、储存及定性定量分析）

2.3.2、色谱工作站整体设计：

2.3.2.1、采用多线程技术，实现信号采集、数据处理、用户输入三者同时协同工作。

2.3.2.1、采用多文档技术，可同时打开多个文档窗口，每一个文档窗口可对应一个信号通道并且独立工作，例如当一个文档窗口中正进行信号采集的同时，可在另一个文档窗口中进行谱图的后处理工作。

2.3.2.1、采用分割窗口技术，使表格和谱图显示在同一个文档窗口中，并且表格排列采用直观易用的页签形式，避免操作时需要在不同的屏幕界面间来回切换，界面布局紧凑，操作非常简捷。

2.3.2.1、对用户各种操作错误予以引导，程序不会因用户操作失误而流产。

2.3.2.1、自带完整的帮助系统，并具有在线帮助功能。

2.3.3、谱图采集与显示：

2.3.3.1、可利用软件实现双通道谱图实时交换时间程序且交换部位可接在原谱图后面，由此可实现双通道谱图的自动嫁接。

2.3.3.2、在谱图采集过程中可执行“平齐”时间程序以消除因量程切换或柱子切换等产生的基线台阶。

2.3.3.3、可在软件中设置仪器信号的零点。

可由符合AIA（美国分析学会）标准的CDF文件读入采样数据，由此可与Angilent、Waters等色谱工作站接轨。

2.3.3.4、谱图显示区域的高度可以随意调节，且可左右分裂成全局图和局部放大图两部分。

2.3.3.5、在谱图采集过程中可自动调节谱图显示的满屏量程。

2.3.3.6、在用制备色谱进行生产时，可随时在谱峰上生成手工短线标记和文字注释。



三、仪器尺寸与重量

3.1、主机尺寸：510×475×490mm（W×H×D）

3.2、重量：约50kg

3.3、功率：3KW
